件号 |
软管规格 |
ID |
OD |
WP |
BP |
安全系数 |
弯曲半径 |
单位重量 |
||||||||
|
dash |
inch |
DN |
mm |
inch |
mm |
inch |
bar |
psi |
bar |
psi |
mm |
inch |
g/m |
lbs/ft |
||
|
-3 |
3/16 |
DN5 |
5,00 |
0,197 |
9,10 |
0,358 |
210 |
3.000 |
840 |
12.000 |
4:1 |
25 |
0,98 |
50 |
0,034 |
|
|
-4 |
1/4 |
DN6 |
6,50 |
0,256 |
11,80 |
0,465 |
210 |
3.000 |
840 |
12.000 |
4:1 |
35 |
1,38 |
90 |
0,060 |
|
|
-5 |
5/16 |
DN8 |
8,10 |
0,319 |
14,30 |
0,563 |
210 |
3.000 |
840 |
12.000 |
4:1 |
45 |
1,77 |
130 |
0,087 |
|
|
-6 |
3/8 |
DN10 |
9,70 |
0,382 |
16,50 |
0,650 |
210 |
3.000 |
840 |
12.000 |
4:1 |
45 |
1,77 |
165 |
0,111 |
|
|
-8 |
1/2 |
DN12 |
13,00 |
0,512 |
21,20 |
0,835 |
210 |
3.000 |
840 |
12.000 |
4:1 |
70 |
2,76 |
240 |
0,161 |
|
|
-10 |
5/8 |
DN16 |
16,30 |
0,642 |
26,10 |
1,028 |
210 |
3.000 |
840 |
12.000 |
4:1 |
100 |
3,94 |
370 |
0,249 |
|

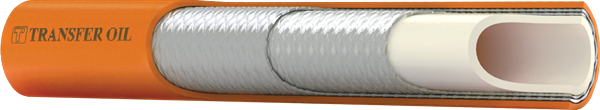

核管
弹性聚酯
加强层
一层或两层聚酯纤维编织
外塑层
特殊聚酯——橙色哑光——无针刺——喷黑色标
应用场合
与高电压有接触的液压系统、高空作业平台、救生设备及要求电绝缘的设备
产品特点
重量轻 - 柔性好 - 紧凑型设计 - 低摩阻外胶 -无针刺 -耐磨损
使用温度
-40 °C 至 +100 °C (-40 °F to +212 °F): 对水和水基流体介质至+70 °C (+158 °F)
产品描述
符合或超过SAE 100R18标准-适用于要求绝缘的液压系统中石油或合成基液压油的中压软管。优异的粘合特性和特殊的外胶层也使其成为在低温环境中操作设备的理想软管，同时保持了高度的柔软性。低摩阻外胶设计，使软管布置更便捷。
真空度
-0,93 bar; -700 mm Hg|-13,5 psi; -27,5 inch Hg
技术标准
SAE 100R18 // ISO3949-R18
符合SAE J517/J343 和 ISO3949此标准 关于电绝缘性能的要求，即用152mm长的试样在37.5 KV,相当于250KV/米电压条件下，5分钟漏电量不超过50μA
